Diamante policristalino Bit Compacto

Brocas compactas de diamante policristalino também são chamadas de bits PDC, brocas de diamante. Base na diferença de matérias-primas, tem bit de corpo de matriz e bit de corpo de aço. Você pode entrar em contato com nosso representante de vendas para mais informações sobre a linha de produção de detalhes. A GREAT pode fabricar os tamanhos de 3 ''a 36'' com suas máquinas CNC avançadas, de acordo com a formação de perfuração projetada de 3 lâminas a 9 lâminas com uma única linha ou linha dupla. Até agora, é popularmente usado para exploração de petróleo e gás, perfuração de poço geotérmico, perfuração de circulação reversa, perfuração direcional horizontal.

Quantos tipos de brocas?

Dois tipos:Brocas de matriz pdcEBrocas pdc de corpo de aço...

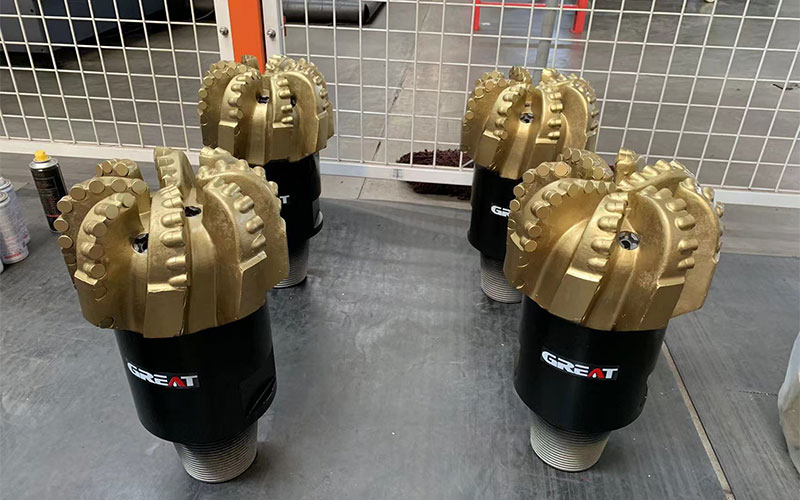

O corpo da matriz é feito por pó de matriz no forno de sinterização, é mais resistência ao desgaste e abrasivo do que o corpo de aço, usado para exploração profunda de óleo e gás.

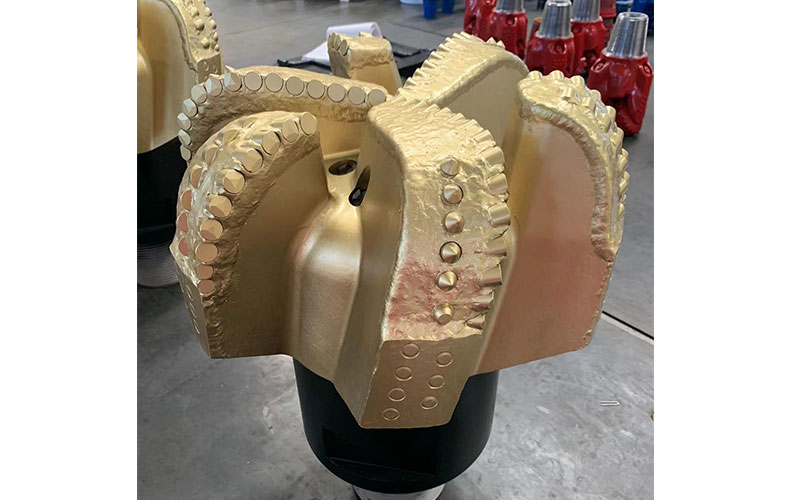

O corpo de aço é feito por aço AISI 4145H e tratamento térmico, o tempo de entrega é mais rápido e mais fácil de reparar. Você nunca vai se preocupar com a lâmina sendo quebrada.

Código IADC para bits PDC

Classificação IADC: bits PDC

O primeiro personagem é a estrutura do corpo bit:

--> M: Corpo da matriz

--> S: Corpo de aço

--> D: Diamante

O segundo caractere é usado para tipo de formação suave a dura:

--> 1: Muito macio.

--> 2: macio.

--> 3: Macio a Médio

--> 4: Médio a difícil

O terceiro personagem éCortador PDCEstrutura:

--> 1: Cortadores maiores 19mm.

--> 2: Cortadores 19-13mm (incluindo 19mm).

--> 3: Cortadores 13-8mm (incluindo 13mm) .

--> 4: Cortadores menores que 8mm.

O quarto personagem é o perfil de bits:

->1 = rabo de peixe PDC bit

-->2 = perfil de bit curto

--> 3 = perfil de bit médio

--> 4 = perfil de bit longo

Consulte Folha de nomenclatura GRANDE bits PDC no final deste artigo.

Quais são os benefícios dos Bits PDC?

1: os bits PDC são uma parte (também é chamada de brocas fixas), não há peças móveis como brocas tri-cone e sem fraquezas estruturais, portanto, pode suportar maior ROP, e usado para motor de fundo de poço de alta velocidade e aplicação RSS, alcançar alta eficiência. No processo de perfuração direcional, pode suportar uma grande carga lateral sem acidente de fundo de poço, adequado para perfuração direcional;

2: Os bits PDC são resistentes ao desgaste e têm uma vida útil, adequada para perfuração de poços profundos e formações abrasivas.

3: No caso de alta temperatura no poço, a vedação do rolamento da broca do cone do rolo é fácil de falhar, mas o problema não aparece quando a broca de diamante é usada. Portanto, você nunca se preocupará com o uso de bits PDC na perfuração de poços profundos.

4: Em poços de perfuração menores que 165,1mm(61/2 polegadas), o rolamento da broca do cone do rolo sofre de resistência e desempenho devido à limitação de tamanho espacial. Os bits PDC não são problemáticos, portanto, os bits PDC devem ser usados na perfuração de pequenos furos.

5: Os bits PDC operam com menor peso um bit (WOB) do que os bits do cone do rolo, portanto, os bits PDC devem ser usados em situações em que o peso na broca é limitado, como para evitar a perfuração oblíqua.

6: Os bits PDC são flexíveis no projeto e fabricação de estruturas e simples em equipamentos de produção, para que possam atender aos requisitos de tamanhos não padronizados. Grande tem máquinas CNC avançadas para fabricar bits PDC.

7: O bit PDC é um tipo de bit de corte, os cortadores PDC têm a vantagem de auto-afiar quando a rocha está quebrada, não há efeito de retenção de pressão de bits de cone de rolo, a área de corte dos cortadores PDC é grande, é um tipo de bit de alta eficiência. A prática mostra que esse tipo de bit pode obter os altos benefícios ao se adaptar à formação.

8: Devido à estabilidade térmica limitada dos bits PDC, a limpeza e o resfriamento adequados devem ser garantidos durante a operação.

9: Os bits PDC têm baixa resistência à carga de impacto, portanto, regras de operação rígidas devem ser seguidas ao usá-los. Cada GRANDE bits PDC fornece instruções para orientar o cliente a usar melhor o bit.

Nós somos mais profissionais:

1: Escolhendo o aço AISI 4145H e o tratamento térmico, a dureza e a tenacidade são melhoradas pelo menos 35%.

2: Cortadores PDC personalizados Premium.

3: Sistema de serviço pós-venda perfeito, enGineers para fornecer serviços técnicos.
